白金を超える性能の単結晶高エントロピー合金を開発

早稲田大学は、メソポーラス構造を持つ、単結晶高エントロピー合金を開発した。5元素以上の合金の単結晶化と高比表面積化を両立したことで、白金触媒の2.9倍となる性能を達成した。



早稲田大学は2025年6月10日、メソポーラス構造を持つ、単結晶高エントロピー合金（HEA）を開発したと発表した。5元素以上の合金の単結晶化と高比表面積化を両立したことで、白金触媒の2.9倍となる性能を達成した。名古屋大学、物質・材料研究機構との共同研究による成果だ。

　研究では、電池や燃料電池に使われる白金触媒の代替材料として、5種類以上の金属元素を混ぜたHEAに着目。複数元素から成る単結晶のHEAをナノサイズかつ均一な多孔質構造で合成するため、界面活性剤を用いたソフト化学合成法を活用した。

　Pt、Pd、Ru、Ir、Rhの白金族金属を混合した合金に対し、水と油それぞれになじむ部分を持つ分子が集まって球状に形成されるミセル構造をテンプレートとして、ナノスケールのメソポーラス球状合金粒子を形成した。この手法により、粒子全体に均一なメソポア（2～50nmの穴）を持つ単結晶HEAを合成できた。

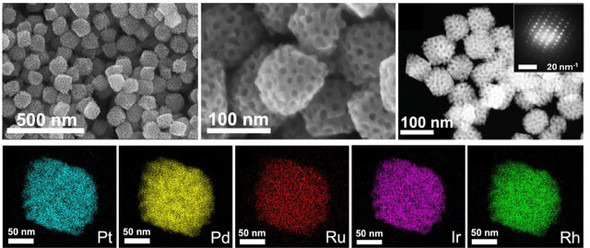

メソポーラス単結晶HEAの電子顕微鏡像とHEA構成元素マッピング［クリックで拡大］ 出所：早稲田大学



　実験では、従来の白金触媒（Pt-C）に比べ、メタノール酸化反応での電流密度が触媒当たりでは最大2.9倍、白金重量当たりでは4.5倍になった。充放電サイクル耐性にも優れ、2500回以上の充放電後も、最大値に対して93％の性能を保持した。

メタノール酸化反応での電流密度は白金触媒の最大2.9倍 出所：早稲田大学

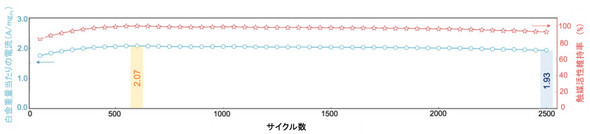

充放電サイクル耐性［クリックで拡大］ 出所：早稲田大学



　こうした性能は、多孔質構造によって活性面積が増加し、単結晶構造で電荷移動を効率化したことによるものと考えられる。また、多元素合金により表面電子が最適化され、CO被毒性を抑制した。

　今回の成果は、メタノール燃料電池など次世代エネルギーデバイスにおいて、高効率かつ長寿命の触媒としての活用が見込まれる。今後は、より安価で入手しやすい金属を含めた多元素系への展開と、大型のセルや実用環境での耐久性検証に取り組む考えだ。



白金を超える性能の単結晶高エントロピー合金を開発：研究開発の最前線 - MONOist

https://monoist.itmedia.co.jp/mn/articles/2506/25/news018.html
