単価6.5倍、それでも専用の冷却水が必要な理由 トヨタ「ミライ」

少しとろみのある透明な液体が、勢いよく飛び出してきた。

　「これが高いんですよ」。トヨタ自動車の燃料電池車（FCV）「MIRAI（ミライ）」の分解作業を進める整備士がつぶやく。燃料電池（FC）スタックから冷却水を排出しているときだった（図1）。

図1　FCスタックの底面側から冷却水を取り出す 冷却水の総量は16.4Lと多い。（撮影：日経Automotive）

[画像のクリックで拡大表示]

　この透明な冷却水は、発電部であるFCスタックを温度管理するための専用クーラントである。外販価格は1Lあたり9680円。トヨタがPCU（パワー・コントロール・ユニット）向けに用意しているピンク色のクーラント（LLC、ロング・ライフ・クーラント）の約6.5倍と高額だ。

　ミライのFCスタックは16.4Lもの専用冷却水を使うため、単純計算で約16万円近い。不具合などがない限り交換不要な冷却液ではあるもの、FCシステムのコスト低減を妨げる要因の1つになっているようだ。

ホンダもFC専用冷却水を採用

　高コストなFCシステム専用の冷却液を使うのは、絶縁性を確保するためだ。FCスタックには300Vを超える電圧が生じる。冷却水の電気抵抗が低いと、冷却水やラジエーターなどを通じてボディーと接続され、絶縁性を確保できなくなる。LLCは電気抵抗が低く、FC用には流用できない。このため、電気抵抗が高い専用品が必要となる。

　専用品であっても、使用が進むにつれて電気抵抗が下がってくる。冷却水にイオンが溶け込むためだ。このイオンを除去して絶縁性を確保するため、ミライの冷却水の経路にはイオン交換器が配置されている（図2）。

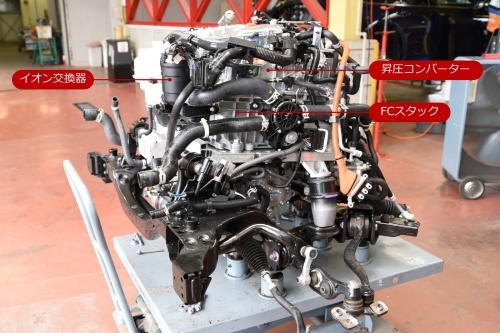

図2　イオン交換器で絶縁性を維持

冷却水に溶け出したイオンを除去するフィルターを内蔵する。（撮影：日経Automotive）画像のクリックで拡大表示]

　FC専用の冷却水を使うのは、トヨタに限った話ではない。米GMと次期FCシステムを開発するホンダも、「絶縁性の高い専用冷却水は必須」（ホンダの技術者）とみる。その言葉を裏付けるように、同社が2022年3月に展示会で披露したFCシステムには、イオン交換器が搭載されていた。



　FCスタックの冷却水を流す配管はラジエーターとつながる。ミライのフロントグリル内から取り出したラジエーターは、3層構造の大掛かりなものだった（図3）。これが珍しい。

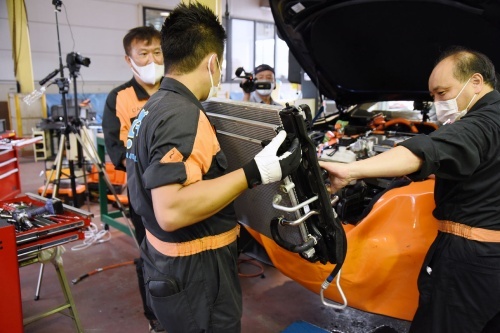

図3　ミライから取り外したラジエーター3層構造になっていた。（撮影：日経Automotive）

[画像のクリックで拡大表示]
