ミライの燃料電池スタック、330枚のセルを3.2トンで締め上げ

「え、3.2トンも！？」

　トヨタ自動車の燃料電池車（FCV）である新型「MIRAI（ミライ）」の燃料電池（FC）セルを格納する、FCスタックのケースの蓋にかかっている圧力を調べてみた結果だ。

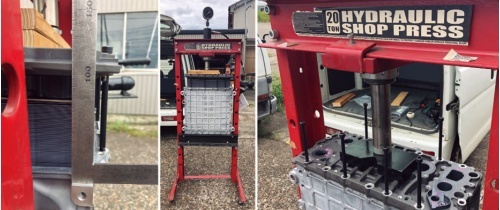

ハンドプレスで燃料電池（FC）スタックの蓋の締め圧力を計測 約3.2トンで締め上げられていた。（写真：松田篤志）

[画像のクリックで拡大表示]

　ミライのFCスタックのケースは、330枚のFCセルを重ねて片側から14本ものボルトで締結する構造になっていた。分解作業のなかで、考えなしにボルトを緩めてみたところ、蓋が傾いてしまい、元に戻すのに苦労した。

　この失敗から、かなりの圧力で締結されていることが推測できた。そこで、ハンドプレス機を使って簡易的にその圧力を調べてみたのだ。

　FCセルの総締めしろは約100mmだった。これにハンドプレス機を使用して圧力をかけ、蓋が完全に閉まったところで圧力計の値を読み取った。結果、その荷重は約3.2トン。セル1枚当たりの厚さは1.4mmから1.1mmに圧縮された。その面圧はセル1枚当たり約10kgと計算できる。

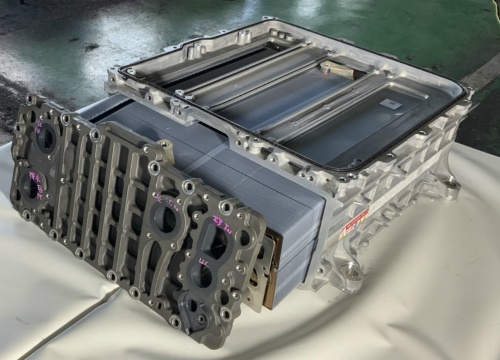

FCスタックの蓋を開けたところ FCセルの締め付けがなくなると、10cm程度飛び出す。（写真：日経クロステック）

[画像のクリックで拡大表示]

　これほどの圧力をかけて締め上げるのは、FCセル内やFCセル間に流れる空気と水素ガス、冷却液が流路以外から漏れないようにするためだ。FCセル自体は、気体および液体の流路形成と集電体の役割を持つチタン（Ti）製プレート（セパレーター）の内側に、MEA（Membrane Electrode Assembly、膜電極接合体）と呼ぶ反応部を持つ構造となっている。

　セルは外部から見ると、2枚の金属プレートを重ねた板で、金属プレートの枠と、セル間をつなぐ流路の穴の周辺にシール用樹脂が塗布されている。これを高い圧力で締めることで、シール用樹脂が密着し、ガスを漏らさないようにしているのだろう。
