三菱重工が高砂で5MW級水電解装置などを公開、クリーン水素のショーケースに

　三菱重工業は2023年10月18日、同9月に稼働させたばかりの、水素混焼または専焼火力発電システムの実証施設「高砂水素パーク」と、そこで水素を生産するための水電解装置などを報道陣に一部公開した（図1）。

[画像のクリックで拡大表示]

図1　高砂水素パークの完成時の予想図

現時点では、SOEC施設は基礎工事中。AEM形水電解装置やメタン熱分解装置、蓄電池設備（BESS）はまだない（出所：三菱重工業）

　高砂水素パークは兵庫県高砂市の埋め立て地にある。以前から三菱重工業が火力発電技術の研究所やタービンの設計・製造施設、そして実証施設を集積していた場所だ。同社はそこに、各種の水電解装置やその他の方式でクリーン水素†を生産する技術を次々に導入しつつある。

†クリーン水素＝二酸化炭素（CO2）をほとんど出さない技術で生産された水素の総称。そのうち、再生可能エネルギーだけで生産した水素は「グリーン水素」、従来方式の天然ガスの水蒸気改質技術を用いるが、そこで出てくるCO2は回収して環境中には出さないように生産した水素は「ブルー水素」と呼ぶ。原子力発電の高温の炉の熱で水を熱分解するなどして得られる水素は「ピンク水素」や「レッド水素」、もしくは「パープル水素」と、呼び方がまだ固まっていない。

水電解装置の規模は国内最大級に迫る

　既に導入済みで、2023年9月に稼働させたのが、ノルウェーHydrogenPro（ハイドロジェンプロ）製の5.5MW規模のアルカリ水電解装置†（図2）。薄い水電解セルを400枚超連結した大型セルスタックと、そこから排出される水素と酸素を一時的に貯蔵する2つのタンクから成る。

†アルカリ水電解＝水酸化カリウム（KOH）水溶液に2つの電極を入れて電圧を印加することで、水を電気分解し、水素を取り出す技術。

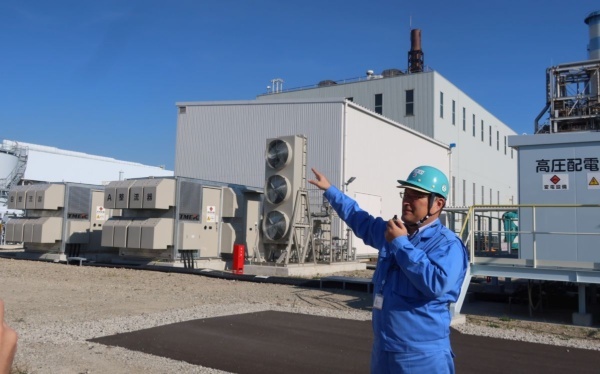

（a）アルカリ水電解装置の建屋

[画像のクリックで拡大表示]

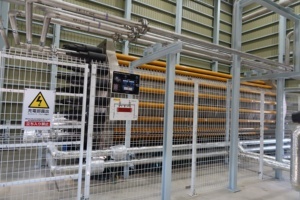

（b）セルスタック

[画像のクリックで拡大表示]

（c）水素と酸素の一時貯蔵タンク

[画像のクリックで拡大表示]

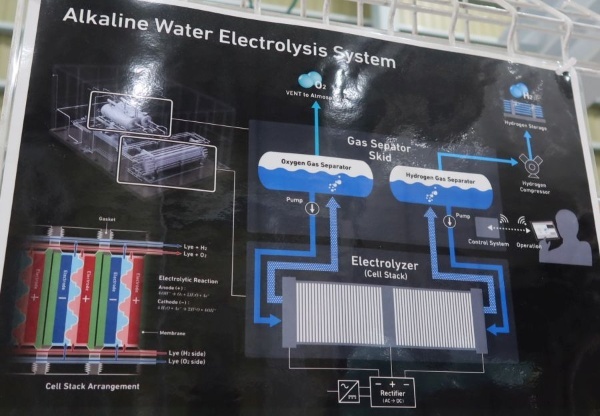

（d）装置の概要

[画像のクリックで拡大表示]

図2　三菱重工業が導入した5.5MWハイドロジェンプロ製アルカリ水電解装置

建屋の様子（a）。左の大型整流器は東芝三菱電機産業システム（TMEIC）製。セルスタックは424枚のセルから成る（b）。セルスタックで水を分解して得た水素と酸素はそれぞれのタンクに一時的に貯蔵（c）。手前が酸素用、奥が水素用。配管などに「ライ」とあるのは、電解液の意味。装置全体の概要（d）（撮影：日経クロステック）

　生産能力は1100Nm3†/時/セルスタック。旭化成と旭化成エンジニアリングが福島県・浪江町の「福島水素エネルギー研究フィールド」に導入した10MW規模のアルカリ水電解装置の1200Nm3/時/セルスタックに迫る。

†Nm3＝水素など気体の体積の単位で、1Nm3の水素は、セ氏0度、1気圧の時の水素1m3分に相当する。水素（H2）1kgは、11.14Nm3になる。

30時間超の水電解で30％混焼火力の1時間分の水素

　このハイドロジェンプロの装置で生産できる水素は30時間超で約3.5トン。これは三菱重工業が2023年11月に開始予定の水素30％混焼火力発電の1時間分だという。

　三菱重工業は、米国エネルギー省（DoE）が進めるグリーン水素の生産・貯蔵プロジェクト「ADVANCED CLEAN ENERGY STORAGE」の中で、米国ユタ州にこの装置を40台、つまり200MW分導入し、2025年までに稼働させる計画。

　このハイドロジェンプロのアルカリ水電解装置を選択、導入したのもユタ州の案件があったためで、「時間を買った」（三菱重工業）という。

　ちなみにこのユタ州での水素貯蔵は、地下の岩塩層に水を注入して縦長の穴を2本開け、そこに水素を貯蔵する。

　一方、高砂水素パークでは1本10kgの水素を貯蔵できる水素ボンベ350本に約20MPaで圧縮した水素を貯蔵する（図3）。三菱重工業は近く、このボンベの数を約3倍に増やす計画だ。

（a）水素の圧縮設備

[画像のクリックで拡大表示]

（b）1本で水素10kgを貯蔵できる水素ボンベ350本の置き場

[画像のクリックで拡大表示]

図3　水素は約200気圧で圧縮してボンベに貯蔵

アルカリ水電解装置の建屋に隣接する水素圧縮設備（a）。アルカリ水電解装置で生産した水素を、約15気圧（1.5MPa）から196気圧（19.6MPa）に圧縮して水素ボンベ（b）に貯蔵する（出所：（a）は日経クロステックが撮影、（b）は三菱重工業）

燃料電池の逆反応の装置も導入

　一方、同社独自の水電解技術またはクリーン水素生産技術も計3タイプ開発中だという。具体的には、（1）固体酸化物形電解セル（SOEC）、（2）アニオン交換膜（AEM）形水電解、（3）ターコイズ水素生成、の3タイプである。

　（1）は、家庭用燃料電池製品「エネファーム」に多い、固体酸化物形燃料電池（SOFC）の逆の反応で水素を生産する技術。技術的にもほぼ同じで、三菱重工業は、既に開発、製品化済みのSOFC技術を基にSOEC装置を開発中だという。2024年春に高砂水素パークに大型装置を設置予定で既に、基礎工事を始めている。「エネルギー効率が高く、大規模化しやすいため、当社が手掛ける水素生産技術の本命といえる」（三菱重工業）。
